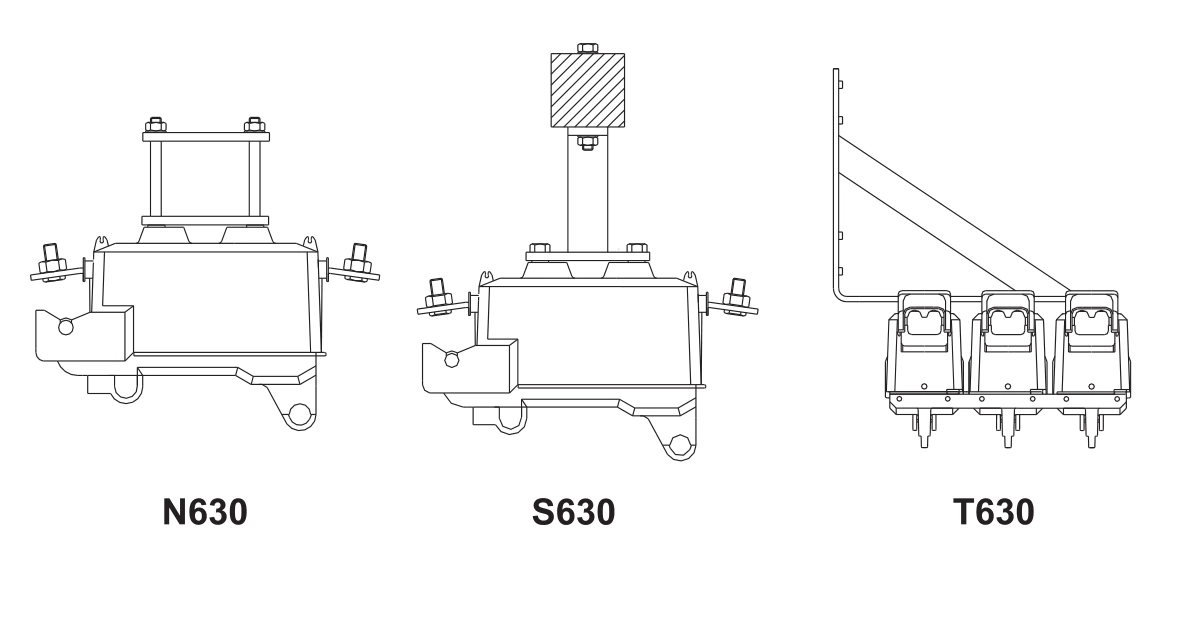

Interrupteur-sectionneur de fusible monté sur poteau APDM 630A pour fusibles NH 1-2 ou 3 tailles

Commutateur APDM 630-monophasé pour fusibles de type NH jusqu'à 630A

Description générale
Le fusible APDM630 sert de dispositif de fonctionnement ou de protection pour les lignes BT. Il est conçu pour être utilisé avec des fusibles de taille NH 1-2 ou 3 offrant un maximum de 630 ampères de protection de ligne sans lames.
Dans le cas où des lames sont utilisées, la charge de commutation maximale serait de 800 ampères.
Il est fabriqué en polyamide de fibre de verre renforcé et répond à toutes les exigences nécessaires pour une installation et une utilisation en extérieur.
Dans le modèle APDM 160C, la connexion est réalisée avec des connecteurs adaptés aux conducteurs en aluminium et en cuivre avec une plage de section comprise entre 16 et 95 mm2 (5-4 / 0 AWG).
La fermeture du capuchon permet de fermer l'interrupteur avec ou sans fusible, en proie au risque de laisser des pièces de tension exposées. Il peut également être pourvu d'une diode d'émission lumineuse (LED).

Caractéristiques techniques

APDM 630-3 Interrupteur à quatre phases pour fusibles de type NH jusqu'à 630A, avec fonctionnement triphasé



Description générale
Ce modèle convient pour la commutation et le tracé de lignes aériennes BT et / ou pour inclure un tracé lors d'une connexion à des systèmes souterrains basse tension. La conception de cet équipement permet l'ouverture et la fermeture des trois phases simultanément et indépendamment du neutre, ce qui est clairement identifié pour éviter sa déconnexion dans des systèmes rigidement lmlded. modèle standard APDM 630 Il peut être connecté avec des cosses de bornes (APDM 630-3) ou directement avec ses connecteurs (APDM 630-3C).
Chaque phase et le neutre ont un indicateur qui montre si le fusible ou la lame sont installés. La fermeture du capuchon permet de fermer l'interrupteur avec ou sans le fusible évitant le risque de laisser des parties sous tension exposées Il peut également être pourvu d'un conduit à montrer la fusion des fusibles.

Caractéristiques techniques
